D-PON(DOCSIS over PON)采用符合SCTE-174-2010标准的RFoG单纤双向FTTH光站，在广电单根光纤入户的 系统中同时开通高清电视和高速上网。D-PON支持DOCSIS2.0, DOCSIS3.0，DOCSIS3.1和DOCSIS4.0，可继续使用CMTS和Cable Modem等设备到FTTH网络。鉴于广电的高清和互动电视已经分别在广播QAM和窄播IPQAM频点，D-PON对应的Cable Modem纯网速可达100M/1G/10G。PON网络包括1x32光分支和20公里的光纤距离或1x64光分支和10公里的光纤距离。“光纤到四户”或“光纤到八户”是指配备高输出电平的RFoG光站，被放置在光纤到楼层的管井中，光站的双向射频输出通过最后20米同轴电缆分配进四户或八户连接用户家里的高清电视和Cable Modem。光纤到四户或光纤到八户能有效降低广电光纤接入的成本和解决光纤不能直接入户的问题。深圳广为的D-PON有线电视FTTH双向网络方案可在本网站的“解决方案”中下载。

RF over Glass (RFoG ONU)光站GFH2009

铸铝外壳配ONU标准外接12V直流电源适配器

满足SCTE RF over Glass设备标准

接收来自1550nm波长的CATV RF信号1002MHz/1218MHz

突发模式上传来自Cable Modem的1310/1610nm光信号

正向电平AGC控制范围：-10dBm~-2dBm输入光功率

支持1x64光分路器和最大10公里光纤距离

30dBmV输出电平支持光纤到四户

36dBmV输出电平支持光纤到八户
选配65/87MHz, 85/108MHz和204/258MHz双工滤波器

可选配从射频输出端口通过电缆供电或配ONU WDM端口

可选配支持OBI Free的其他CWDM回传波长

光纤到家CATV光接收机GFH1000

阻燃塑料外壳或铁壳配12V外接直流电源适配器

1002MHz/1218MHz射频输出带宽
射频AGC和MGC可选

AGC控制范围：-10dBm~-2dBm输入光功率

MGC调节范围：0~20dB

模拟电视典型输出：16dBmV@-8dBm

数字电视典型输出：10dBmV@-15dBm MER: 32dB

可选配从射频输出端口通过同轴电缆供电

配有WDM的FTTH有线电视光接收机GFH1000-K

阻燃塑料外壳或铁壳配12V外接直流电源适配器

1002MHz/1218MHz射频输出带宽
射频AGC和MGC可选

AGC控制范围：-10dBm~-2dBm输入光功率

MGC调节范围：0~20dB

模拟电视典型输出：16dBmV@-8dBm

数字电视典型输出：10dmV@-15dBm MER: 32dB

可选配从射频输出端口通过同轴电缆供电

接收1540~1560nm输入光信号

环通1310nm/1490nm GPON信号光接口

环通1270nm/1577nm XGPON信号光接口可选

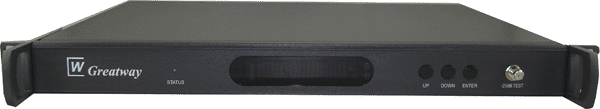

1550nm DFB激光器直接调制光发射机GWT3500

45~862MHz/1002MHz直接调制有线电视正向光发射机
采用美国Ortel-Emcore优质1550nm激光器及高性能预失真电路, ITU-T波长可选
VFD显示内置微电脑控制的工作状态
支持光纤距离20Km内的模拟有线电视信号优质传输

支持IPQAM节目插入和数字电视QAM信号100Km的光纤传输

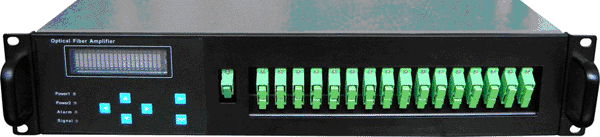

支持光纤到家的大功率1550nm光放大器GWA3530

19" 2U机箱配SNMP网管和双电源，前面板VFD显示工作参数

最大输出光功率: +35dBm （0~-3dB可调）

输出端口：32个1550nm输出端口，每个端口20dBm光功率，或

                16个OLT输入端口和16个内置1310nm/1490nm/1550nm WDM的COM输出口
